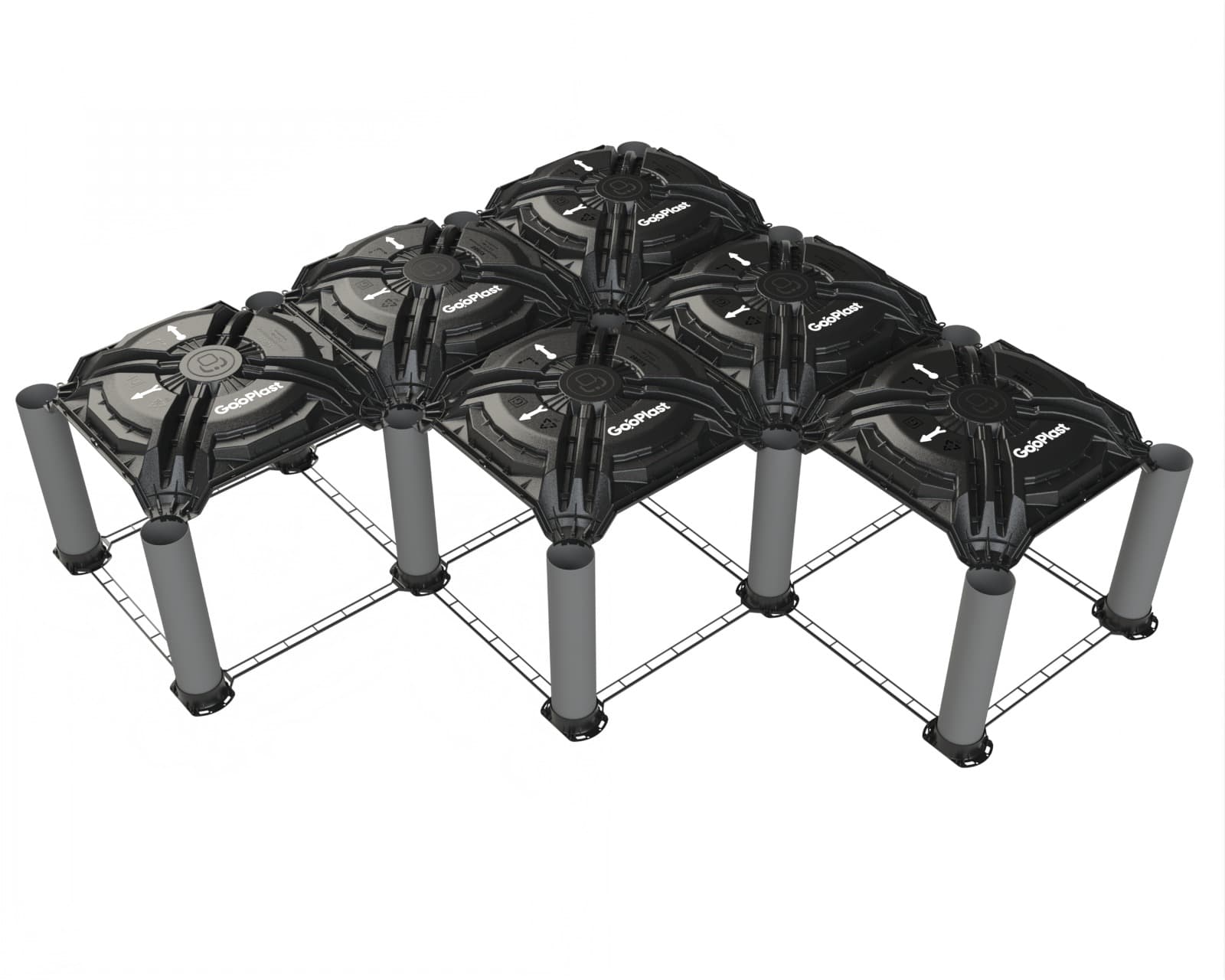

Kör Kalıp Nedir?

Kör kalıp, betonun içine gömülü kalan tek kullanımlık plastik kalıptır. Geri dönüşümlü polipropilenden üretilen kubbe modülleri, temel ve döşeme altında havalandırmalı boşluklar oluşturur; dolgu malzemesini, kalıp sökümünü ve radon gazı riskini ortadan kaldırırken inşaatı %30-50 hızlandırır.

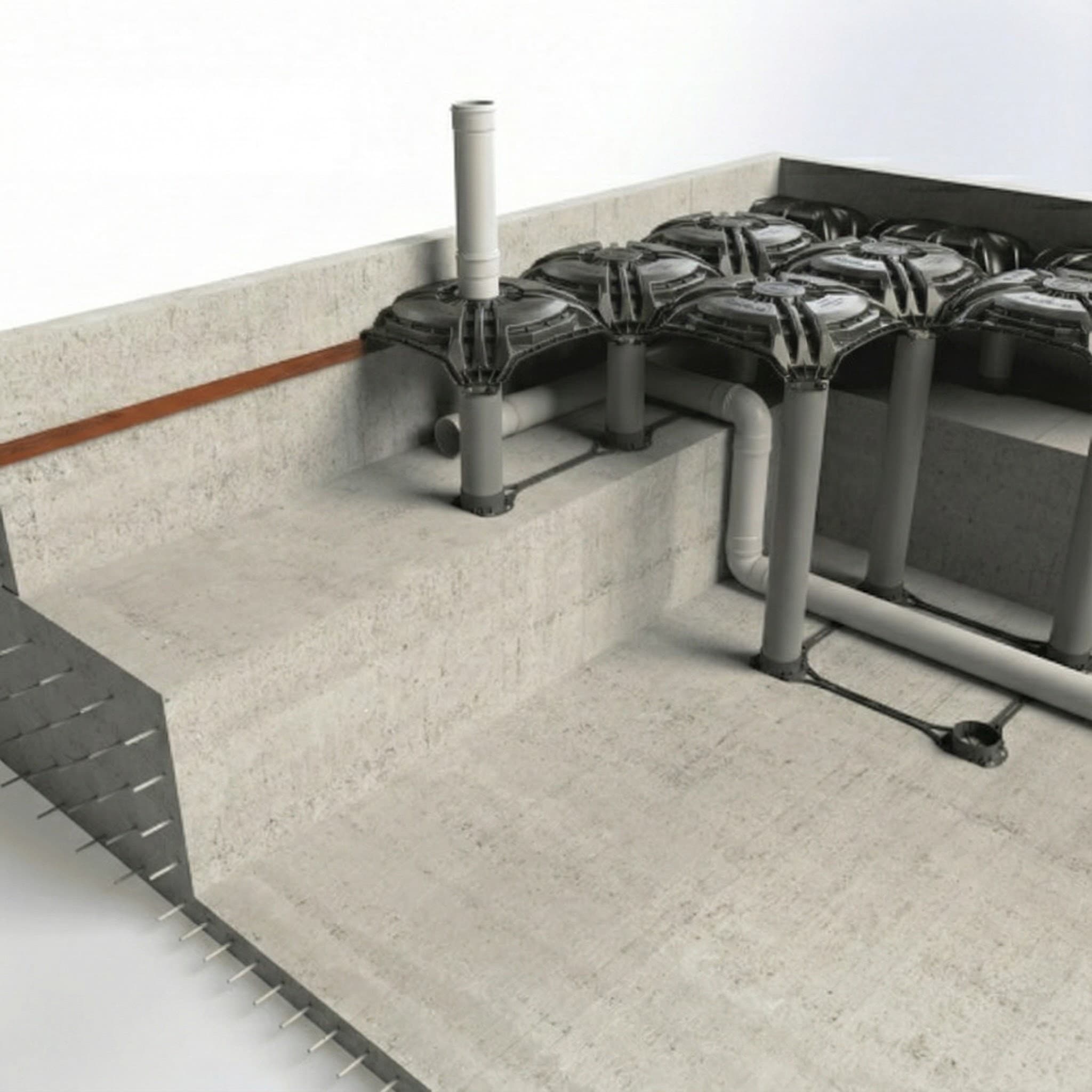

Kubbe Kör Kalıp Sistemi

Kör Kalıp, inşaat firmalarının çevre dostu ve fiyatları azaltan çözümlere olan ihtiyacını her geçen gün daha fazla hissetmektedir. Bu bağlamda, Kubbe kalıcı kalıplar geleneksel inşaat yöntemlerine devrim niteliğinde bir alternatif sunmaktadır.

İnşaat mühendislerine ve mimarlara gerekli hafif betonarme yükseltilmiş döşeme sayesinde esneklik kazandırır. Bu yenilikçi inşaat malzemesi, inşaat dolgu alanlarında ve düşük döşemelerde çözüm üretmektedir.

Türkiye'de ilk ve tek olarak GooPlast Kubbe Kör Kalıp Sistemi, 125 mm veya 200 mm boru ölçülerinde mevcuttur. Bu boru ölçüleri, farklı yük dayanımları için ve geniş açıklıklar oluşturmak amacıyla kullanılmaktadır.

Kalıcı Kör Kalıp Sistemi, eski usul dolgu malzemeleri olan kum, çakıl, EPS ve beton yerine hafif bir inşaat dolgu çözümü sunar. Hafif dolgu malzemesi olması sebebiyle inşaat projelerinde maliyeti ve işçilik tasarrufu sağlanır.

Sistemin esnek yapısı sayesinde ve plastik kör kalıpların farklı zemin seviyelerine kolayca uyarlanabilmektedir. Projelerin daha verimli bir şekilde gerçekleştirilmesine olanak tanır.

Kör Kalıp, hafif dolgu malzemesi haricinde, hijyenik bir boşluk oluşturarak rutubeti yok eder. Havalandırma sistemiyle entegre edildiğinde, kör kalıpla yapılan sarnıç yapısı biriken rutubet ve radon gazını etkili bir şekilde bertaraf eder.

Teknik Özellikler

Kubbe yüksekliği: 15 cm (tek modül)
Maksimum yükseltme: 300 cm'e kadar
Boru ölçüsü: Ø125 mm / Ø200 mm
Modül ağırlığı: ~2,5 kg
Malzeme: Geri dönüşümlü polipropilen + PVC
Beton sınıfı: C25 / C30
Beton tasarrufu: Geleneksele göre ~%25
Sertifikalar: ISO 9001/14001/45001 · CE

Kör Kalıp Kullanım Alanları

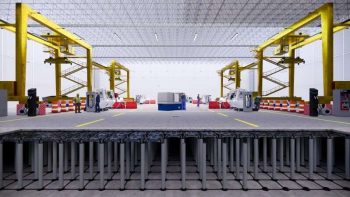

Endüstriyel Yapı

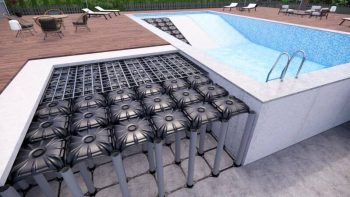

Havuz Kenarları

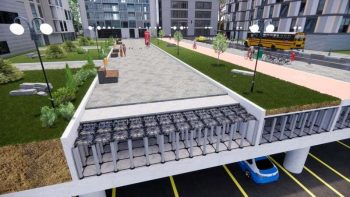

Peyzaj Alanı

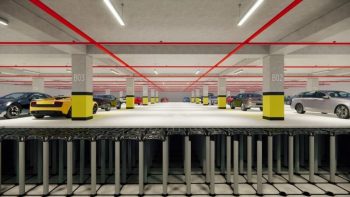

Otopark Altı Yükseltme

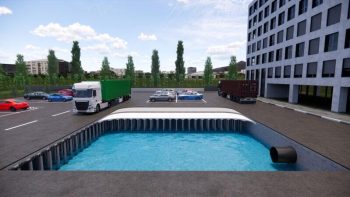

Sel Suyu Koruma Tankı

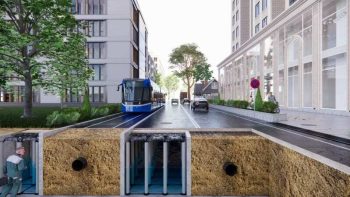

Yağmur Suyu Toplama

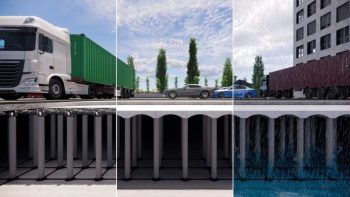

Otopark Drenajı

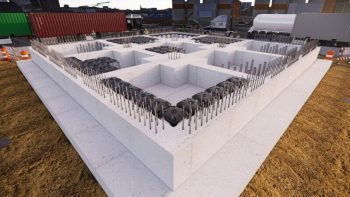

İnşaat Temeli

Kör Kalıp Avantajları

Kör kalıplar, betonarme yükseltilmiş döşemelerde kullanılan tek kullanımlık kalıplardır. Hafif ve sağlam yapıları sayesinde hızlı ve kolay bir şekilde kurulabilirler. Kör kalıpların avantajları arasında, beton döküldükten sonra oluşan yapı yüksek yük taşır. Kör kalıplar, yüzlerce kolon, kemer ve kubbe oluşturarak betonarme yükseltilmiş döşeme oluşturur. Bu yapı, betonarme döşemeye yüksek bir yük taşıma kapasitesi sağlar.

Kubbe Kalıcı Kalıp, betonarme yükseltilmiş döşemelerde kullanılan bir kör kalıp sistemidir. Geri dönüştürülmüş plastiklerden üretilen Kubbe Kalıcı Kalıp, hafif ve sağlam yapısı sayesinde inşaat sürecini hızlandırır ve nakliye maliyetlerini azaltır. Tek bir modülün ağırlığı sadece 2,5 kg'dır; geleneksel kalıplara göre çok daha hafiftir. Yüksek dayanımlı polipropilenden üretilmiş olduğundan betonun ağırlığını kolayca taşır, darbe ve aşınmaya karşı dayanıklıdır.

Kubbe Kalıcı Kalıp, geçmeli birleştirme sistemi sayesinde özel ekipman gerektirmeden hızlı ve kolay bir şekilde monte edilir. Saha ekipleri kısa sürede uygulamayı tamamlayarak iş gücü maliyetlerini ve montaj süresini önemli ölçüde azaltır. Hafif yapısı sayesinde tek bir işçi tarafından kolayca taşınabilir ve yerleştirilir.

Kubbe Kalıcı Kalıp ile döşeme uygulamaları geleneksel yöntemlere göre çok daha kısa sürede tamamlanır. Modüler yapısı sayesinde projeye özel hızlı çözümler üretilir, paralel iş akışları kurulabilir. Bu sayede şantiyede üretkenlik artar, projeler planlanan süreden önce teslim edilir.

Kubbe sistemi geleneksel kum, çakıl ve EPS dolgularına ihtiyacı ortadan kaldırır. Yapı ağırlığı azalır, taşıma ve serim maliyetleri düşer. Yapısal yükün hafiflemesi temel boyutlarını ve donatı miktarını da azaltır; bu da toplam proje maliyetinde ciddi tasarruf sağlar.

Geri dönüştürülmüş polipropilenden üretilen Kubbe kör kalıp sistemi, döküm sonrası beton içinde kalıcı olarak yer alır; kalıp sökümü, atık veya hurda üretmez. Bu hem inşaat süresini kısaltır hem de şantiye atık yönetim maliyetlerini ortadan kaldırır.

Hafif yapısı ve geçmeli istif tasarımı sayesinde Kubbe modüller kompakt biçimde paletlenip taşınabilir. Tek bir kamyon yüküyle yüzlerce metrekarelik döşeme alanı sahaya ulaştırılır. Bu, nakliye ve depolama maliyetlerini geleneksel dolgu malzemelerine kıyasla büyük ölçüde düşürür.

Yüksek mukavemetli polipropilen malzeme korozyona, neme ve kimyasallara karşı dayanıklıdır. Kubbe sistemi yapı ömrü boyunca formunu ve performansını korur. Beton içinde kalıcı kalıp olarak görev yaptığında, döşemenin yük taşıma davranışını uzun vadede destekler.

Kubbe Kalıcı Kalıp Sistemi geleneksel dolgu yapısı yerine boşluklu bir yapı oluşturur. Bu boşluklu yapı hem ses yalıtımına hem de ısı izolasyonuna katkı sağlar; iç mekanlarda daha sessiz ve termal açıdan daha verimli bir ortam yaratır. Konutlar, ofisler ve ticari binalarda yaşam konforunu artırır.

Rutubet ve radon gazı, binaların iç hava kalitesini olumsuz etkileyen iki önemli sorundur. Kubbe Kalıcı Kör Kalıp Sistemi, boşluklu yapısı sayesinde zemin katlarda sıkça görülen rutubet sorununu etkili biçimde bertaraf eder ve radon gazının iç mekana sızmasını engeller. Havalandırma sistemiyle entegre edildiğinde sağlıklı bir iç ortam oluşturur.

Geleneksel Dolguya Karşı Kör Kalıp

	Kör Kalıp (KubbeX)	Geleneksel (kum/çakıl/EPS)
Lojistik	1 kamyon	~50 kamyona kadar
Yapı yükü	Hafif (yalnız beton yükü)	Ağır zemin yükü
Uygulama hızı	Üst katlar sürerken döküm	Yavaş, sıralı
Radon & rutubet	Havalandırmayla kontrol	Kontrol yok
Atık	Sıfır (kalıp sökümü yok)	Hafriyat + EPS atığı
Sürdürülebilirlik	%100 geri dönüşümlü, LEED	Yüksek karbon/nakliye

Kör Kalıp Nasıl Uygulanır?

Zemin Hazırlığı

İlk adım olarak, kör kalıp uygulaması yapılacak zemin düzgün bir şekilde hazırlanmalıdır. Zemin, gerekirse kompaksiyon yapılarak sıkıştırılmalı ve düz bir yüzey elde edilmelidir. Zemin üzerine geotekstil keçe serilmesi, zeminden gelebilecek rutubetin önlenmesi açısından önemlidir.

Ayak ve Çıta Montajı

Kör kalıp sisteminin temelini oluşturan ayaklar ve çıtalar, belirlenen düzende zemin üzerine yerleştirilir. Ayaklar, kubbe kalıpların üzerinde duracağı destek noktalarını oluşturur. Çıtalar ise ayaklar arasında bağlantı sağlayarak sistemin sağlamlığını artırır. Bu aşamada, sistemin düzgün ve seviyeli olmasına özen gösterilmelidir.

Kubbe Yerleştirme

Ayak ve çıta montajı tamamlandıktan sonra, kubbe kalıplar ayakların üzerine yerleştirilir. Kubbeler, birbirine geçmeli sistem sayesinde kolayca monte edilir. Her kubbe, komşu kubbelerle sıkıca bağlantı kurarak güçlü bir yapı oluşturur. Bu aşama, sistemin yük taşıma kapasitesini doğrudan etkiler.

Donatı Yerleştirme

Kubbe kalıpların üzerine, projeye göre belirlenen donatı demiri yerleştirilir. Donatı, betonarme döşemenin mukavemetini sağlar. Donatı çapı, aralığı ve yerleşimi, statik hesaplamalara göre belirlenir. Bu aşamada, donatının düzgün ve projeye uygun şekilde yerleştirilmesi kritik önem taşır.

Beton Dökümü

Son aşamada, donatı üzerine beton dökülür. Beton, kubbe kalıpların etrafını kaplayarak dayanıklı bir döşeme oluşturur. Beton dökümü sırasında, betonun homojen bir şekilde dağılmasına ve donatının tamamen betonla kaplanmasına dikkat edilmelidir. Beton kürlenmesi tamamlandıktan sonra, yapı kullanıma hazır hale gelir. Kör kalıp sistemi, betonun altında kalıcı olarak kalır ve yapıya sürekli destek sağlar.

Kör Kalıp Uygulama Videosu

Bu Projeler Kör Kalıbı Tercih Etti

Borsa İstanbulTorun Center3. İstanbulYapı Kredi Bankasıİstanbul ÜniversitesiAğaoğlu Çekmeköy ParkNefes Koru Göktürk

%28+

Maliyet avantajı

62+ gün

İnşaat süresi kısaldı

Tüm referanslar →

Belgeli ve Standartlara Uygun Üretim

ISO 9001:2015ISO 14001:2015ISO 45001:2018CE

Sertifikalar →

Sıkça Sorulan Sorular

Kör kalıp, betonarme yükseltilmiş döşemelerde geleneksel kum/çakıl/EPS dolgusu yerine kullanılan, geri dönüştürülmüş plastikten üretilmiş tek kullanımlık kalıp sistemidir. Beton döküldükten sonra yapıda kalıcı olarak kalır; yapı ağırlığını azaltır, ses-ısı yalıtımı sağlar ve rutubet kontrolüne yardımcı olur.

Hafif ve dayanıklı yapısı, hızlı montajı, daha az dolgu malzemesi, sıfır atık, kolay taşınabilirlik, uzun ömür, ses ve ısı yalıtımı ile rutubet/radon gazı kontrolü başlıca avantajlarıdır. Toplam inşaat maliyetini ve süresini ciddi ölçüde azaltır.

Endüstriyel yapılar, havuz kenarları, peyzaj alanları, otopark altı yükseltme, sel suyu koruma tankları, yağmur suyu toplama depoları, otopark drenajı ve inşaat temellerinde geniş uygulama alanı bulur.

Kurulum süresi proje yüzölçümüne ve saha koşullarına bağlıdır. Geçmeli birleşim sayesinde geleneksel dolgu yöntemlerine göre çok daha hızlı tamamlanır; uzman bir ekip günde yüzlerce metrekare alanı kolayca uygulayabilir.

Evet, kör kalıp sistemi son derece çevre dostudur. Geri dönüştürülmüş plastiklerden üretilir, sıfır atık prensibiyle çalışır ve yapıdaki dolgu malzemesi ihtiyacını azaltarak doğal kaynak tüketimini düşürür.

Kubbe kalıplar, projede kullanılan boru ölçüsüne (125 mm veya 200 mm) ve donatı tasarımına bağlı olarak yüksek yük dayanımı sağlar. Statik hesaplamalarla projeye özel optimize edilebilir ve yüksek yük taşıma kapasitesi gerektiren endüstriyel uygulamalarda güvenle kullanılır.

Kör kalıp fiyatı; projenin yüzölçümü, gereken yükseltme yüksekliği, seçilen boru ölçüsü (125 mm veya 200 mm) ve teslim lokasyonuna göre belirlenir. Geleneksel dolguya kıyasla nakliye ve işçilikte sağlanan tasarruf, çoğu projede toplam maliyeti düşürür. Net fiyat için proje detaylarınızla teklif formunu doldurabilirsiniz.

Geleneksel dolgu (kum, çakıl, EPS) ağırdır ve çok sayıda kamyon nakliyesi gerektirir; kör kalıp ise hafif, boşluklu bir yapı oluşturur. Eşdeğer bir dolgu için onlarca kamyon yerine tek kamyon yeterli olabilir; yapı yükü azalır, rutubet ve radon gazı havalandırmayla kontrol edilir ve şantiyede atık oluşmaz.

Uygulamada genellikle C25 veya C30 sınıfı beton tercih edilir. Kesin beton sınıfı ve donatı tasarımı, projenin statik hesaplarına göre belirlenir.

Tek kubbe modülü 15 cm yüksekliğindedir; PVC boru ve kolon uzatmalarıyla sistem 300 cm'ye kadar yükseltilebilir. Bu sayede geniş açıklıklı ve yüksek boşluklu döşemeler oluşturulabilir.

Kör kalıp döşeme ağırlığını azaltır. Deprem kuvveti yapının kütlesiyle orantılı olduğundan, hafifleyen yapı binaya gelen yatay yükleri düşürür; bu da temel ve donatı ihtiyacını azaltabilir. Nihai katkı projenin statik tasarımına bağlıdır.
